Number of Transistors
17
Semiconductors
BF245 BF254 BF240 BF241 BC238 AC122 BC214 BC224 BC183 AD164 AD165 AC117 BB104 BB103 AA112 B30C1200 B30C350 E15C100 BZ102 BZY85
Main principle
Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits
7 AM circuit(s) 12 FM circuit(s)
Wave bands
Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Power type and voltage
Line / Batteries (any type) / 117; 220 / D: 6 × 1,5 Volt
Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) – elliptical
Power out
2 W (unknown quality)
Material
Plastics (no bakelite or catalin)
from Radiomuseum.org

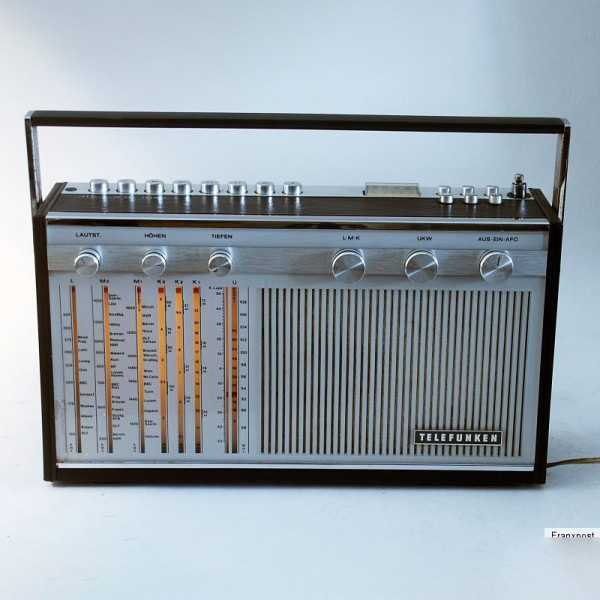

Model: Atlanta de luxe 101 – Telefunken Deutschland TFK,
Shape
Portable set > 8 inch (also usable without mains)
Dimensions (WHD)
360 x 195 x 105 mm / 14.2 x 7.7 x 4.1 inch
Notes
2 Ausführungen: hell- und dunkelbraun.
UKW-Baustein und AM-HF-Vorstufe mit FET;
3 KW – Bereiche, KW-Lupe mit dem UKW-Drehknopf einstellbar.
NF-Vorverstärker in Dickfilmtechnik.
Ausgangsleistung bei Netzbetrieb: 4 W.
NF-Anschluss (Ein- und Ausgang); Stereo-Decoder nachrüstbar.
Jeder Halbleitertyp ist einmal gelistet.
Siehe auch Telefunken Atlanta de luxe 105 als Exportmodell ohne Sendernamen für MW/LW und englisch beschrifteten Bedienelementen.
Net weight (2.2 lb = 1 kg)
4 kg / 8 lb 13 oz (8.811 lb
